WEXD型低噪音边墙风机

WEXD型低噪音边墙风机风机叶轮采用宽叶片大弦长、空间扭曲、倾斜式叶形,可在低速时达到所需风量、风压降低风机噪声,风机机壳外层方形,内层为圆形,可进一步降低风机噪声。风机安装于墙体内,靠墙侧装有铝合金防雨百叶,可以防止室外雨水和自然风向室内倒灌。

按直径分为250~1000mm共10个规格,每一规格风机叶片数都为4片,风量600~25000m3/h,风压40~170Pa。

风机根据使用环境不同要求,风机可制成WEXD型防爆轴流风机,可适用于非腐蚀的含有易燃、易爆气体的场所,防爆等级为EXdⅡBT4。

风机可根据不同情况,防雨弯头可做成45度,90度。


运转条件


适用场合

WEXD型低噪音边墙风机主要用于工矿企业,民用建筑、体育馆、娱乐场、轻工、食品、医药的壁式送排风。

标准配置

1.标准配置
● 叶轮; ● 电机; ● 机壳(方形外壳、风筒、电机支架);45度防雨弯头; ● 百叶止回阀。
 2.备选件及附件(订货时注明是否购买)
※控制箱; ※网罩。

加工工艺

1.风机叶轮:十字架为钢制冲压下料,液压成形,叶片为铝合金冲压后液压成形,叶片与十字架铆接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

2.  风机外壳采用镀锌钢板制作。

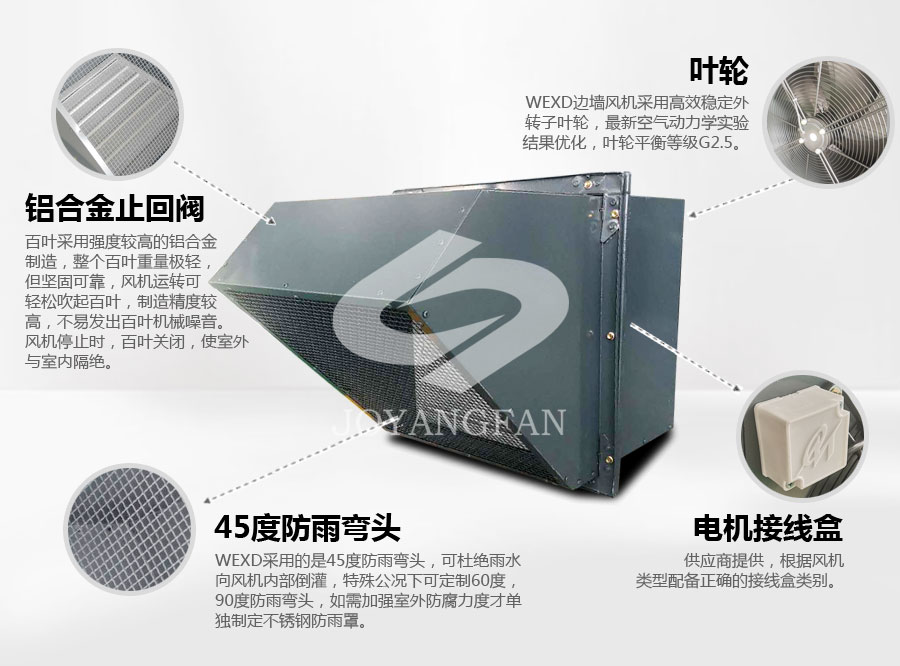

产品结构性能


  • wexd_xj_1.jpg
    45度防雨弯头

    WEXD采用的是45度防雨弯头,可杜绝雨水向风机内部倒灌,特殊公况下可定制60度,90度防雨弯头,如需加强室外防腐力度才单独制定不锈钢防雨罩。

  • wexd_xj_2.jpg
    叶轮

    WEXD边墙风机采用 高效稳定外转子叶轮,最新空气动力学实验结果优化,叶轮平衡等级G2.5,叶片曲面光滑流畅呈流线型,渐进的切入空气,与空气脱离时外边缘倾角设计合理,有效减少脱离紊流,大量风量的同时保证低噪音。

  • wexd_xj_3.jpg
    铝合金止回阀

    百叶采用强度较高的铝合金制造,整个百叶重量极轻,但坚固可靠,风机运转可轻松吹起百叶,制造精度较高,不易发出百叶机械噪音。风机停止时,百叶关闭,使室外与室内隔绝。

  • xbdz_xj_4.jpg
    电机接线盒

    由于电机位于风机内部,供应商应提供将接线引至风机外部的电机接线盒,并根据消防型、防爆型、普通型等应用,分别配备正确的接线盒类型。

产品3C认证

消防风机及认证【仅适用于消防排烟】

消防风机及认证【仅适用于消防排烟】该风机作为消防风机应当通过JB/T 10563-2006《一般用途离心通风机技术条件》检验,应保证常规性能符合标准要求并提供拥有检测资质的机构出具的检测报告。同时还需要经国家指 定的消防安全检测机构按照GA 211-2009《消防排烟风机耐高温试验方法》检测,在主风道介质温度为280℃时必须能够连续运行30分钟以上,保证耐高温性能符合标准要求并提供拥有 检测资质的机构出具的检测报告。7f0ae466a6f1ac86bfad755760ecf3c1.jpg

荣誉资质

以质量求生存,不断创造业绩高度;以新品求发展,提高企业核心竞争力。

公司先后获得ISO9000认证、消防产品CCC认证、国家知识产权专利20项、浙江省科技型企业、浙江省重合同重信用单位、环评证书等。179139f6c265d81b2abb504f71f8a05b.jpg
